中華人民共和國石油天然氣行業標準 （節選）
SY/T 6383-99
長輸天然氣管道清管作業規程
Welding Procedures for Vertical Down Stick Welding of Pipes
主編部門：中國石油天然氣總公司基建工程局 批準部門：中國石油天然氣總公司
石油工業出版社
一、范 圍
本標準規定了長輸天然氣管道清管作業全過程的各項技術要求。 本標準適用于長輸天然氣管道清管作業。
二、定 義
本標準采用下列定義： 過盈量
清管球外徑(皮碗清管器皮碗外徑)減管道內徑所得值與管道內徑的百分比。
三、清管作業的目的和周期
1 、目的
清掃長輸天然氣管道內雜物、積液、積污，提高管道輸送效率，減少摩阻損失，減少管道內壁腐蝕，延長管道使用壽命。
2 、周期
根據管道輸送介質的性質，視管道的輸送效率和壓差確定合理的清管周期。
四、清管前調查
1、 輸氣管道狀況調查
調查管道規格，管道長度，管道使用年限，管道安全工作壓力，管道相對高程差，管道穿越和跨越情況，管道彎頭、斜口，管道變形，管道中間閥室，管道支線、三通，管道地貌特殊狀況等。
2、 收、發清管器站場調查
調查收、發球筒，閥門，儀表，放空管、排污管及其周圍環境狀況。
3 、其他調查
調查管道歷次清管記錄，管道目前輸氣流量、日輸氣量，管道工作壓力，管道輸送壓差及輸送效率等。
五、編制清管方案
1、 技術要求
1．1 管道基本狀況描述
根據清管前調查進行編寫。
1．2 清管器的選擇

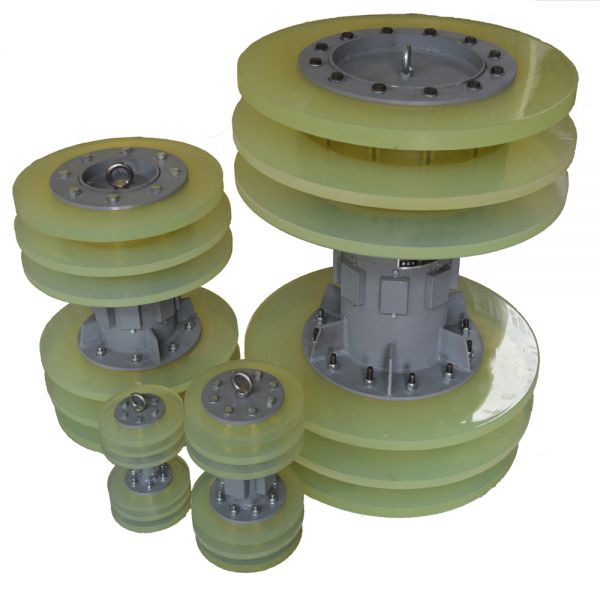

根據管道狀況、清管器特性，可選擇清管球、皮碗清管器或二者結合使用等。
1．3 清管器過盈量選擇 一般情況下：
清管球注滿水過盈量：3％～10％。 皮碗清管器過盈量：1％～4％。
1．4 清管段起終點最大壓差的估算
根據管道地形高程差、污水狀況、起動壓差、目前輸氣壓力差、歷次清管記錄等估算。一般近似計算公式為：
P=P1+P2+P3 (1)
式中：P——最大壓差，Mpa
P1——清管器的起動壓差，Mpa
P2——當前收、發站之間輸氣壓力差，Mpa P3——估算管內最大的積液高程壓力，MPa。
1．5 清管始發站輸氣壓力
根據用戶用氣狀況、管道允許最高工作壓力、最大壓差的估算等合理確定清管始發站輸氣壓力。
1．6 清管器運行速度
清管器的運行速度一般宜控制在12～18km／h。
1．7 清管所需推球輸氣流量的估算
根據清管器運行速度、推球平均壓力、管道內徑橫截面積近似估算。
